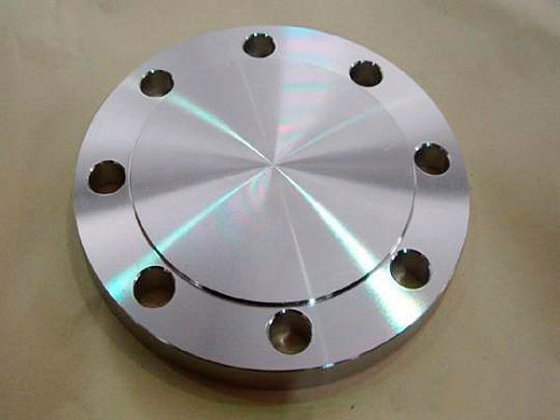

Заглушка фланцевая АТК 24.200.02-90 125/10 ГОСТ 12836-67

<p>
Заглушка стальная фланцевая АТК 24.200.02-90 125/10 ГОСТ 12836-67 является нефункциональным элементом трубопроводных систем с жидкими и газообразными неагрессивными носителями. Она используется для:
</p>
<ul>
<li>Временного запирания потока при демонтаже или реорганизации структуры трубопроводов;</li>
<li>Финишного блокирования тупиковых ветвей централи;</li>
<li>Перекрытия недееспособных участков.</li>
</ul>
<p>
Фланцевый принцип монтажа/демонтажа позволяет их активно применять не только для непосредственного перекрытия трубы, но и для запирания запорно-регулирующей арматуры с аналогичным видом присоединения (при обслуживании старых линий это позволяет существенно сократить объемы и время работы).
</p>
<h2>Конструктивные особенности</h2>
<p>
Заглушка стальная фланцевая АТК – это плоская деталь круглой формы, которая рассчитана на:
</p>
<ul>
<li>Обеспечение максимально плотного соприкосновения с сопрягающейся поверхностью;</li>
<li>Обязательное использование технических резиновых прокладок/отожжённых медных вставок круглого сечения для улучшения герметичности;</li>
<li>Возможность произвести наружный контрольный сварной шов для повышения механической прочности к гидроударам и упразднения несанкционированного вандального вмешательства.</li>
</ul>
<p>
Поэтому заглушка фланцевая изготавливается из низколегированных сталей с хорошими показателями свариваемости и имеет с одной стороны соединительный выступ; крепежные отверстия имеют один диаметр и располагаются диаметрально.
</p>
<p>
Геометрия выступа и количество отверстий четко регламентируется ГОСТ 12836-67; стали, применяемые для изготовления, не должны содержать пор и микротрещин.
</p>
<p>
Заглушка фланцевая ГОСТ 12836 имеет 1-й класс чистоты поверхности и не окрашивается производителем, но после монтажа рекомендуется применить любое лакокрасочное покрытие, чтобы минимизировать внешнюю коррозию.
</p>
<h2>Технические характеристики</h2>
<p>
Современные трубопроводные сети – это сложные инженерные системы и заглушка, несмотря на простые формы, также как и все комплектующие и агрегаты централи должна строго соответствовать технико-эксплуатационным параметрам всей коммуникации.
</p>
<p>
ГОСТ 12836 обуславливает зависимость количества монтажных отверстий, габаритных и параметрических размеров от величины условного давления, но в целом заглушки рассчитаны на:
</p>
<table>
<tbody>
<tr>
<td>
<p>
Условное давление
</p>
</td>
<td>
<p>
0,1 ÷ 4 МПа;
</p>
</td>
</tr>
<tr>
<td>
<p>
Условный диаметр проходного сечения
</p>
</td>
<td>
<p>
10 ÷ 1600 мм
</p>
</td>
</tr>
<tr>
<td>
<p>
Диапазон температуры окружающей среды
</p>
</td>
<td>
<p>
± 70 ˚ С;
</p>
</td>
</tr>
<tr>
<td>
<p>
Диапазон температуры носителя
</p>
</td>
<td>
<p>
- 70 ÷ 650 ˚ С;
</p>
</td>
</tr>
<tr>
<td>
<p>
Среду
</p>
</td>
<td>
<p>
Вода, газ, пар.
</p>
</td>
</tr>
</tbody>
</table>
<h2>Производство</h2>
<p>
Собственное производство на технологических линиях компании Тепловодоснаб, строгое соответствие требованиям Госстандартов предопределяет качество продукции. Высокотехнологичное оборудование и многоэтапный контроль гарантирует, что заглушка фланцевая, цена на которую у нас оптимально низкая, – универсальна в применении и надежна в эксплуатации.
</p>
